Бензиновый двигатель К7М автомобилей Рено Логан


На автомобили Рено Логан устанавливаются бензиновые двигатели K7M и K7J. Эти двигатели идентичны по конструкции и отличаются только рабочим объемом.

Двигатель К7М автомобилей Рено Логан имеет рабочий объем 1,6 л, а двигатель K7J — объем 1,4 л. Увеличение рабочего объема получено за счет большего радиуса кривошипа коленвала / большего хода поршня.

Краткая техническая характеристика двигателя Рено Логан K7M

Тип - Бензиновый, 4-тактный, 4-х цилиндровый, рядный, 8-клапанный

Расположение - Спереди, поперечно

Система питания двигателя - Распределенный впрыск топлива

Диаметр цилиндра и ход поршня, мм - 79,5x80,5

Рабочий объем, см3 - 1598

Степень сжатия - 9,5

Номинальная мощность, кВт (л. с.) - 64 (87) при частоте вращения коленвала 5500 об/мин

Максимальный крутящий момент, Нм - 128 при частоте вращения коленчатого вала 3000 об/мин

Топливо - Неэтилированный бензин с октановым числом не ниже - 91

Система зажигания - Электронная, входит в состав системы управления двигателем



Рис.1. Двигатель К7М Рено Логан с вспомогательными агрегатами

1 — компрессор кондиционера; 2 — ремень привода вспомогательных агрегатов; 3 — генератор; 4 — насос гидроусилителя рулевого управления; 5 — указатель уровня масла (масляный щуп); 6 — крышка головки блока цилиндров; 7 — катушка зажигания; 8 — свечи зажигания; 9 — головка блока цилиндров; 10 — корпус термостата; 11 — выпускной коллектор; 12 — труба насоса охлаж дающей жидкости; 13 — датчик концентрации кислорода; 14 — датчик давления масла; 15 — технологическая пробка; 16 — маховик; 17 — блок цилиндров; 18 — поддон картера; 19 — масляный фильтр

Двигатель К7М автомобиля Renault Logan бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика.

Система питания двигателя Рено Логан — распределенный впрыск топлива (нормы токсичности Евро-2). Двигатель К7М с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.



Рис.2. Двигатель Рено Логан (Силовой агрегат)

1 — коробка передач; 2 — датчик положения коленчатого вала; 3 — впускной трубопровод; 4 — датчик абсолютного давления воздуха во впускном трубопроводе; 5 — датчик температуры воздуха на впуске; 6 — дроссельный узел; 7 — регулятор холостого хода; 8 — крышка маслозаливной горловины; 9 — топливная рампа; 10 — указатель уровня масла (масляный щуп); 11 — головка блока цилиндров; 12 — блок цилиндров; 13 — ремень привода вспомогательных агрегатов; 14 — поддон картера; 15 — датчик детонации; 16 — опорный кронштейн впуск ного трубопровода; 17 — стартер; 18 — датчик скорости автомобиля

Правая опора крепится к кронштейну на верхней крышке ремня привода механизма газораспределения (ГРМ), а левая и задняя — к картеру коробки передач.

Блок цилиндров двигателя Рено Логан отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами.

Отверстия в блоке цилиндров двигателя К7М Renault Logan под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика).

На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Вкладыши коренных и шатунных подшипников коленвала двигателя Рено Логан стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности.

Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами 1 (с. 64), отлитыми заодно с ним. Для подачи масла от коренных шеек к шатунным служат каналы 2 , выходные отверстия которых закрыты заглушками.

На переднем конце (носке) коленчатого вала двигателя К7М установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.

В отверстии зубчатого шкива имеется выступ, который входит в проточку на носке коленчатого вала и фиксирует шкив от проворачивания. Аналогично фиксируется на вале и шкив привода вспомогательных агрегатов. К фланцу коленчатого вала семью болтами прикреплен маховик 3.



Рис.3. Маховик двигателя К7М автомобилей Renault Logan

1 — венец для датчика положения коленчатого вала; 2 — венец для пуска двигателя

На двигатель Рено Логан установлен маховик, который отлит из чугуна и имеет напрессованный стальной венец для пуска двигателя стартером. Кроме того, на маховике выполнен зубчатый венец для датчика положения коленчатого вала.

Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками.

Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня.

Поршень двигателя Рено Логан (К7М) — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная.

В верхней части поршня проточены три канавки под поршневые кольца 4 . Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное.

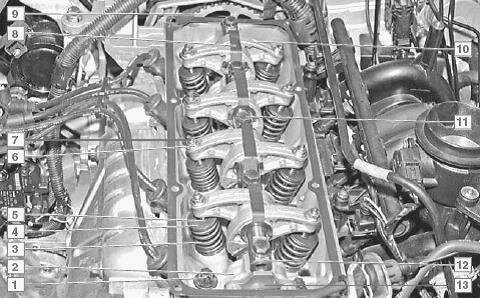

Рис.4. Головка блока цилиндров Рено Логан

1 — винт крепления головки блока цилиндров; 2 — опора распределительного вала; 3 — пружина клапана; 4 — тарелка пружины; 5 — сухари; 6 — контргайка; 7 — регулировочный винт; 8 — скоба; 9 — шкив распределительного вала; 10 — коромысло клапана; 11 — болт крепления оси коромысел клапанов; 12 — ось коромысел клапанов; 13 — упорный фланец распределительного вала

Двигатель Рено Логан имеет головку блока цилиндров, выполненную из алюминиевого сплава, которая является общей для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами.

Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала.

Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.

В крайней опорной шейке распредвала (со стороны маховика) двигателя Рено Логан выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала.

Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел.

В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5. Регулировочные винты стопорятся от отворачивания контргайками.

Седла и направляющие втулки клапанов двигателей Рено Логан запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки.

Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров. Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.

Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана.

Закрывается клапан двигателя К7М Renault Logan под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями.

Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана.



Рис.5. Масляный насос двигателя Рено Логан

1 — ведомая звездочка привода; 2 — корпус насоса; 3 — крышка корпуса насоса с маслоприемником

Смазка двигателя Рено Логан — комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала и подшипники распределительного вала. Другие узлы двигателя смазываются разбрызгиванием.

Давление в системе смазки создается шестеренчатым масляным насосом, расположенным спереди в поддоне картера и прикрепленным к блоку цилиндров. Масляный насос приводится цепной передачей от коленчатого вала.

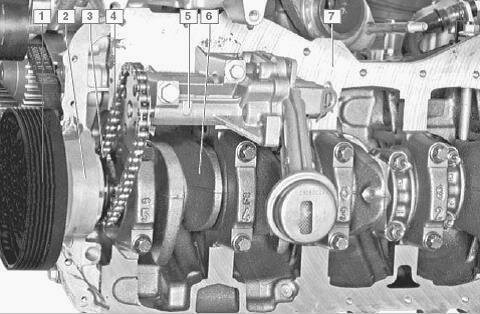

Рис.6. Привод масляного насоса Рено Логан

1 — шкив привода вспомогательных агрегатов; 2 — передняя крышка блока цилиндров; 3 — ведущая звездочка привода насоса; 4 — цепь привода; 5 — масляный насос; 6 — коленчатый вал; 7 — блок цилиндров

Ведущая звездочка привода насоса установлена на коленчатом вале под передней крышкой блока цилиндров. На звездочке выполнен цилиндрический поясок, по которому работает передний сальник коленчатого вала. Звездочка установлена на коленчатом вале без натяга и не зафиксирована шпонкой.

При сборке двигателя Рено Логан ведущая звездочка привода насоса зажимается между зубчатым шкивом привода ГРМ и буртиком коленчатого вала в результате стягивания пакета деталей болтом крепления шкива привода вспомогательных агрегатов.

Крутящий момент от коленчатого вала передается на звездочку только за счет сил трения между торцевыми поверхностями звездочки, зубчатого шкива и коленчатого вала.

Маслоприемник двигателя К7М выполнен за одно целое с крышкой корпуса масляного насоса. Крышка крепится пятью винтами к корпусу насоса. Редукционный клапан расположен в крышке корпуса насоса и удерживается от выпадения пружинным фиксатором.

Масло из насоса проходит через масляный фильтр и поступает в масляную магистраль, выполненную в блоке цилиндров. Масляный фильтр — полнопоточный, неразборный.

Из магистрали масло поступает к коренным подшипникам коленвала и далее, по каналам в коленчатом вале, к шатунным подшипникам. По вертикальному каналу в блоке цилиндров двигателя Рено Логан масло из магистрали подается в головку блока цилиндров — к средней опоре распределительного вала.

В средней опорной шейке распределительного вала выполнена кольцевая проточка, по которой масло проходит к полому
болту крепления оси коромысел.

Далее масло, через полый болт, поступает в канал, выполненный в оси коромысел, а оттуда — к коромыслам и через другие полые болты крепления оси — к остальным опорам распределительного вала.

В коромыслах выполнены от верстия, через которые масло разбрызгивается на кулачки распределительного вала. Из головки блока цилиндров масло через вертикальные каналы стекает в поддон картера двигателя К7М.

Система вентиляции картера — закрытая, принудительная, с отбором газов через маслоотделитель (в крышке головки блока цилиндров), который очищает картерные газы от частиц масла.

Газы из нижней части картера попадают через внутренние каналы в головке блока цилиндров в крышку головки и далее, через два шланга (основного контура и контура холостого хода) поступают во впускной трубопровод двигателя Рено Логан.

По шлангу основного контура картерные газы отводятся на режимах частичных и полных нагрузок в пространство перед дроссельной заслонкой.

Через шланг контура холостого хода картерные газы отводятся в пространство за дроссельной заслонкой как на режимах частичных и полных нагрузок, так и на режиме холостого хода.
