Детали передней и задней подвески Рено Меган 2


Передняя подвеска Рено Меган 2 – независимая, со стойками McPherson, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Стойки с витыми пружинами и встроенными телескопическими амортизаторами крепятся верхней частью к усиленным опорам кузова.

Нижняя часть стойки привернута двумя болтами к верхней части поворотного кулака, который несет ступицу, тормозной диск и суппорт. Ступицы вращаются в подшипниках, укрепленных на поворотных кулаках. Нижняя часть поворотного кулака соединена посредством шаровой опоры с нижним поперечным рычагом подвески.

Шаровая опора Рено Меган 2 крепится к рычагу болтами, к ступице – с помощью хомута с болтом. Рычаг внутренним концом крепится к кузову посредством резиновых сайлент-блоков, ограничивая боковое и продольное перемещение передних колес.

Стабилизатор поперечной устойчивости устанавливается на все модели. Стабилизатор соединен с рычагами подвески и крепится через резиновые опоры к подрамнику.

Задняя подвеска Рено Меган 2 состоит из балки с продольными рычагами. Балка содержит два торсиона, две штанги стабилизатора и поперечину, соединяющую два продольных рычага.

Торсионы и штанги стабилизаторов соединяются в середине стремянкой, наружными концами они присоединены к продольным рычагам.

Передняя подвеска автомобиля Рено Меган 2

Снятие и установка поворотного кулака передней подвески Рено Меган 2

Разблокируйте рулевое колесо. Снимите колесо с соответствующей стороны.

Отсоедините держатель проводов датчика скорости вращения колеса (если он установлен).

Снимите датчик скорости вращения колеса.

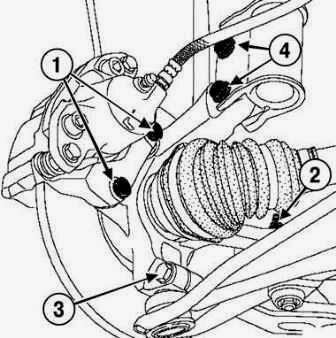

Рис.14. Снятие болта крепления направляющей колодок переднего тормоза Рено Меган 2

1 – штуцер для прокачки; 2 – гайка крепления пальца шарового шарнира; 3 – болт крепления шаровой опоры рычага подвески; 4 – болты крепления амортизаторной стойки к поворотному кулаку

Отверните болты крепления направляющей колодок переднего тормоза (рис.14).

Подвесьте скобу в сборе с направляющей колодок переднего тормоза к пружине передней подвески Рено Меган 2.

Снимите:

– гайку ступицы с помощью приспособления;
– винты крепления тормозного диска;
– тормозной диск;
– гайку крепления пальца шарового шарнира;
– наконечника рулевой тяги;
– болт крепления шаровой опоры рычага подвески;
– болты крепления амортизаторной стойки к поворотному кулаку.

Выпрессуйте шаровые шарниры с помощью приспособления.

Открутите болт крепления защитного кожуха диска переднего тормоза (если он установлен) и снимите защитный кожух диска.

Снимите поворотный кулак. Во время работы старайтесь не повредить нижний конец амортизаторной стойки амортизатора Рено Меган 2.

Установка производится в порядке, обратном снятию.

Затяните требуемым моментом:

– болты крепления амортизаторной стойки к поворотному кулаку (105 Нм);
– болты крепления шаровых опор рычагов передней подвески Renault Megane 2 (62 Нм) ;
– гайку крепления пальца шарового шарнира наконечника рулевой тяги (37 Нм) ;
– винты крепления тормозного диска (140 Нм) ;
– гайку ступицы (280 Нм) ;
– болты крепления направляющей колодок (105 Нм) ;
– колесные болты (110 Нм).

Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение. Отрегулируйте углы установки колес.

Снятие и установка пружины и стойки амортизатора передней подвески Рено Меган 2

Разблокируйте рулевое колесо. Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите передние колеса. Отсоедините держатель проводов датчика скорости вращения колеса.

Отсоедините датчик скорости вращения колеса.

Отверните болты крепления направляющей колодок и подвесьте тормоз к кузову.

Открутие болты крепления стойки амортизатора Рено Меган 2 к поворотному кулаку.

Отсоедините нижний конец стойки амортизатора от поворотного кулака, нажимая на последний. Подвесьте поворотный кулак.

Открутите гайку крепления стойки амортизатора к чашке с помощью шестигранного и накидного ключей.

Снимите чашку и стойку амортизатора в сборе с пружиной.

Выберите подходящие чашки и установите их вместе с приспособлением для сжатия пружин на пружину.

Сжимайте пружину до тех пор, пока она не отойдет от чашек.

Отверните гайку штока стойки амортизатора Рено Меган 2 с помощью шестигранного и накидного ключей.

Отделите друг от друга детали, входящие в состав узла «амортизаторная стойка в сборе с пружиной».

Закрепите приспособление для пружин в тисках.

Для облегчения установки новой пружины соблюдайте положение и ориентацию пружины и чашек приспособления.

Установите пружину в канавку чашки. Соблюдайте очередность установки деталей.

Обязательно замените гайку штока стойки амортизатора Рено Меган 2.

Затяните требуемым моментом 62 Нм гайку крепления стойки амортизатора на чашке пружины.

Разгрузите пружину. Уберите приспособление для сжатия пружин.

Установка остальных компонентов производится в порядке, обратном снятию.

Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя. Не перекручивайте тормозной шланг.

Затяните требуемым моментом:

– гайку крепления стойки амортизатора к кузову (44 Нм) ;
– болты крепления стойки амортизатора к поворотному кулаку (105 Нм);
– колесные болты (105 Нм).

Снятие и установка рычага передней подвески Рено Меган 2

Разблокируйте рулевое колесо. Снимите переднее колесо и боковой подкрылок.

Открутите болт крепления шаровой опоры рычага передней подвески Рено Меган 2 и гайку крепления пальца шарового шарнира конца штанги стабилизатора поперечной устойчивости.

Выпрессуйте шаровой шарнир наконечника рулевой тяги с помощью приспособления.

Отверните верхний болт крепления соединительной тяги между подрамником и лонжероном.

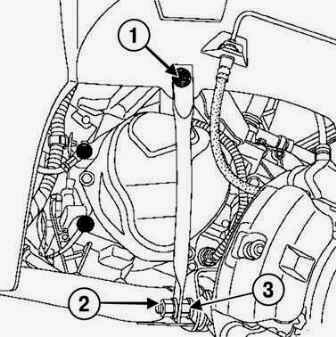

Рис.15. Откручивание верхних креплений рычага передней подвески Рено Меган 2

1 – верхний болт крепления соединительной тяги; 2 – гайка крепления соединительной тяги подрамника; 3 – болты заднего и переднего креплений рычага подвески

Открутите нижнюю гайку крепления соединительной тяги подрамника и болты заднего и переднего креплений рычага подвески (рис.15).

Снимите рычаг передней подвески Рено Меган 2.

Установка производится в порядке, обратном снятию.

Обязательно замените болты крепления рычагов подвески.

При установке для исключения натяга при затяжке сайлент-блоков установите рычаг подвески так, чтобы получить межосевое расстояние 24 мм между нижней частью шаровой опоры рычага и нижней частью подрамника на уровне отверстия в центре рычага.

Установите гидравлический домкрат под подрамник в зоне среднего отверстия рычага подвески и поднимите его до соприкосновения с подрамником. Опустите гидравлический домкрат на размер 24 мм.

Расположите заглушку шаровой опоры рычага передней подвески Рено Меган 2 на гидравлический домкрат, не изменяя положения рычага.

В этом положении затяните требуемым моментом 105 Нм болты переднего и заднего креплений рычага подвески к подрамнику.

Уберите гидравлический домкрат. Вставьте шаровую опору рычага передней подвески в поворотный кулак.

Установите и затяните требуемым моментом:

– гайку нижнего крепления соединительной тяги подрамника (62 Нм) ;
– болт верхнего крепления соединительной тяги подрамника (210 Нм) ;
– гайки крепления пальцев шаровых шарниров штанги стабилизатора поперечной устойчивости (35 Нм) ;
– гайку крепления пальца шаровой опоры рычага подвески (62 Нм) ;
– передние колеса и болты крепления переднего колеса (105 Нм).

Задняя подвеска автомобиля Рено Меган 2

Снятие и установка пружины задней подвески Рено Меган 2

Снимите задние колеса. Установите гидравлический домкрат и положите подкладки, уприте домкрат в чашку правой пружины, не сжимая пружину.

Отметьте положение пружины. Отверните болт нижнего крепления амортизатора.

Уберите гидравлический домкрат. Снимите пружину вместе с нижней чашкой.

Если верхняя чашка пружины отсоединилась от гнезда, замените ее.

Установите нижнюю чашку пружины на балку задней подвески Рено Меган 2 (правильно расположите направляющую).

Установите пружину вместе с верхней чашкой в отмеченное ранее положение, начиная с верха.

Установите гидравлический домкрат с деревянной подкладкой под чашку пружины.

Для предварительной затяжки болта нижнего крепления амортизатора сожмите заднюю подвеску.

Окончательная затяжка болтов крепления амортизатора производится когда автомобиль Рено Меган 2 стоит на колесах.

Уберите гидравлический домкрат. Установите заднее колесо.

Опустите подъемник и поставьте автомобиль на колеса.

Затяните требуемым моментом 105 Нм болт нижнего крепления амортизатора и колесные болты.

Снятие задней подвески Рено Меган 2 в сборе

Выключите стояночный тормоз. Установите автомобиль Renault Megane 2 на двухстоечный подъемник.

Снимите задние колеса. Снимите тормозные барабаны.

Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

Вытащите тросы привода стояночного тормоза, сдвинув рычаг с помощью плоскогубцев и отвертки.

Отсоедините тросы привода стояночного тормоза. Снимите датчики скорости вращения колес.

Отсоедините электропроводку датчиков скорости вращения колес от балки задней подвески Рено Меган 2.

Отверните штуцеры соединений жестких трубопроводов с тормозными шлангами и отсоедините от балки задней подвески тягу регулятора тормозных сил.

Установите гидравлический домкрат, положите подкладки и уприте домкрат в чашку правой пружины, не сжимая пружину.

Отметьте положение пружины.

Отверните болт нижнего крепления амортизатора Рено Меган 2 с помощью удлиненной головки. Уберите гидравлический домкрат.

Снимите левую пружину вместе с нижней чашкой.

Ослабьте штуцеры жестких трубопроводов на колесных цилиндрах. Снимите щиты тормозных механизмов.

Повторите операции с противоположной стороны.

Если верхняя чашка пружины отсоединилась от гнезда, замените ее.

Установите гидравлический домкрат по центру балки задней подвески Рено Меган 2.

Притяните заднюю подвеску к гидравлическому домкрату с помощью страховочного ремня безопасности.

Ослабьте затяжку болтов крепления кронштейнов задней подвески.

Опустите балку задней подвески с помощью гидравлического домкрата.

Установка задней подвески Рено Меган 2

Закрепите балку задней подвески Рено Меган 2 на приспособлении с помощью ремней. Расположите балку задней подвески под автомобилем.

Установите установочные выступы кронштейнов напротив центрирующих отверстий.

Заверните болты крепления, начиная с левого кронштейна. Установите тормозные трубопроводы в гнезда.

Уберите страховочный ремень безопасности и гидравлический домкрат. Установите щиты тормозных механизмов.

Затяните требуемым моментом:

– болты крепления кронштейнов (62 Нм) ;
– болты крепления щитов тормозных механизмов (80 Нм) ;
– штуцеры жестких трубопроводов на колесных цилиндрах (14 Нм) ;
– штуцеры жестких тормозных трубопроводов на шлангах (14 Нм).

Установите тросы привода стояночного тормоза Рено Меган 2. Убедитесь, что стопоры тросов привода стояночного тормоза правильно вставлены в гнезда.

Установите:

– тормозные барабаны;
– чашки на пружины;
– пружины в гнезда;
– установите провода и датчики скорости вращения колес.

Подсоедините проводку блока привода и управления стояночным тормозом к уравнителю.

Уприте гидравлический домкрат с подкладкой в чашку пружины.

Сожмите заднюю подвеску Рено Меган 2. Заверните болты нижнего крепления амортизаторов.

Окончательная затяжка болтов крепления амортизатора производится, когда автомобиль стоит на колесах.

Установите задние колеса. Опустите подъемник.

Затяните требуемым моментом:

– гайки шпилек крепления тормозных барабанов (175 Нм) ;
– болты нижнего крепления амортизаторов (105 Нм) ;
– колесные болты (105 Нм).

Удалите воздух из тормозной системы.
