Конструкция двигателя Рено Сандеро Степвей

На автомобили Рено Сандеро Степвей устанавливают поперечно расположенные четырехтактные четырехцилиндровые бензиновые инжекторные двигатели: 8-клапанные рабочим объемом 1,4 л мод. K7J и 1,6 л мод. К7М (оба двигателя типа SOHC), а также 16-клапанный объемом 1,6 л мод. К4М (DOHC).



Рис. 3. Двигатель Рено Сандеро Степвей (K7J или К7М - продольный разрез)

1 - коленчатый вал; 2 - крышка коренного подшипника коленчатого вала; 3 - звездочка масляного насоса; 4 - шкив привода вспомогательных агрегатов; 5 - зубчатый шкив коленчатого вала; 6 - передний сальник коленчатого вала; 7 - водяной насос; 8 - зубчатый шкив водяного насоса; 9 - крышка ремня привода
газораспределительного механизма; 10 - зубчатый шкив распределительного вала; 11 - сальник распределительного вала; 12 - крышка головки блока цилиндров; 13 - ось коромысел привода клапанов; 14 - распределительный вал; 15 - головка блоков цилиндров; 16 - блок цилиндров; 17 - маховик; 18 -
задний сальник коленчатого вала; 19 - масляный картер; 20 - вкладыш шатунного подшипника; 21 - вкладыш коренного подшипника; 22 - приемный патрубок масляного насоса

Двигатели Renault Sandero K7J и К7М практически одинаковы по конструкции, но различаются рабочим объемом.

Причем рабочий объем двигателя К7М повышен по сравнению с объемом двигателя K7J за счет увеличения хода поршня, что достигнуто благодаря увеличению радиуса кривошипа коленчатого вала при неизменном диаметре цилиндров. Это повлекло за собой увеличение высоты блока цилиндров двигателя К7М.

Помимо этого в связи с увеличенным диаметром сцепления, агрегатированного с двигателем К7М, диаметр маховика также увеличен, что, в свою очередь, обусловило изменение формы картера сцепления.

Вот почему расположение резьбовых отверстий для крепления коробки передач у блоков цилиндров этих двигателей тоже разное. Устройство двигателей показано на рис.3 и 4.

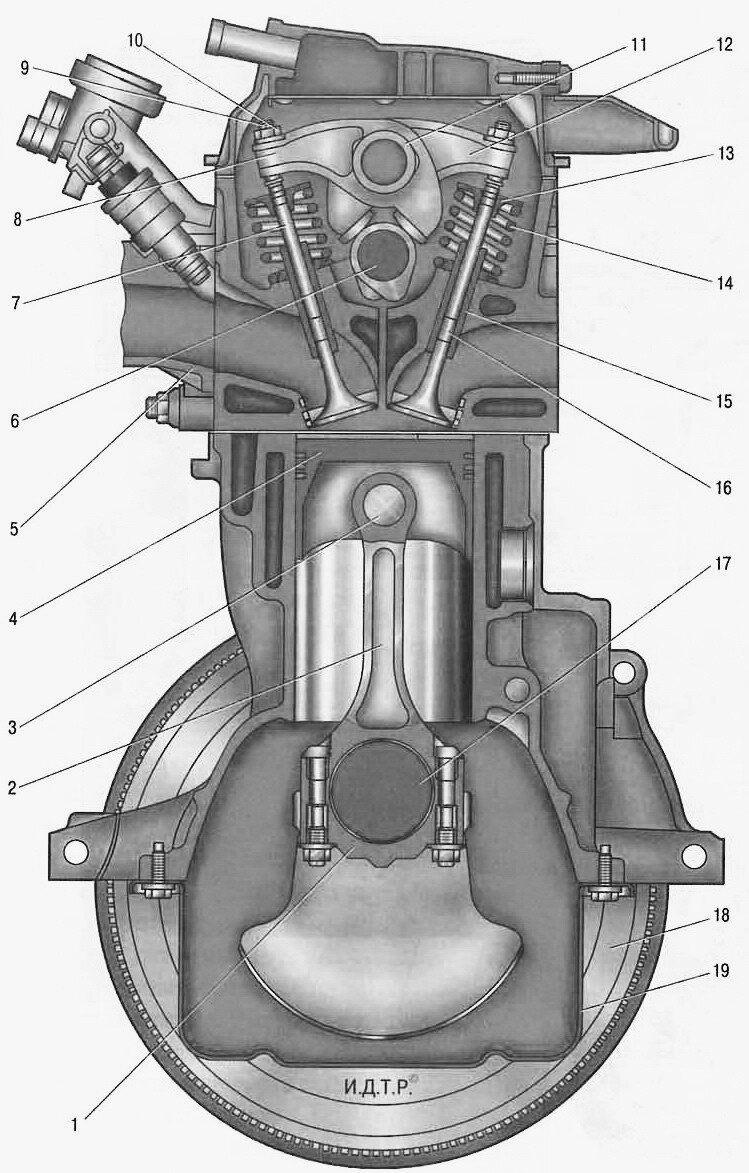

Рис. 4. Двигатель Рено Сандеро Степвей (K7J или К7М - поперечный разрез)

1 - крышка шатуна; 2 - шатун; 3 - поршневой палец; 4 - поршень; 5 - впускная труба; б - распределительный вал; 7 - впускной клапан; 8 - коромысло впускного клапана; 9 - регулировочный болт; 10 - контргайка регулировочного болта; 11 - ось коромысел привода клапанов; 12 - коромысло выпускного
клапана; 13 - тарелка пружины клапана; 14 - пружина клапана; 15 - направляющая втулка клапана; 16 - выпускной клапан; 17 - коленчатый вал; 18 - маховик; 19 - масляный картер

Двигатель Рено Сандеро Степвей с верхним расположением одного пятиопорного распределительного вала имеют по два клапана на каждый цилиндр. Распределительный вал двигателей приводится во вращение армированным зубчатым ремнем.

Клапаны двигателя приводятся от распределительного вала с помощью коромысел, опирающихся одним плечом на кулачки распредвала и имеющих на другом плече болты для регулировки зазоров в клапанном механизме с контргайками, воздействующие на торцы стержней клапанов.

Головка блока цилиндров 15 (см. рис. 3) двигателей изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головку запрессованы седла и направляющие втулки 15 (см. рис. 4) клапанов.

Впускные 7 и выпускные 16 клапаны снабжены по одной пружине 14, зафиксированной через тарелку 13 двумя сухарями.

На верхней поверхности головки блока двигателей Рено Сандеро Степвей болтами крепится ось 11 коромысел 8 и 12 соответственно впускных и выпускных клапанов.

В отверстиях, выполненных в плечах коромысел, установлены законтренные контргайками 10 болты 9 для регулировки зазоров в механизме привода клапанов, опирающиеся на торцы стержней клапанов.

Плоскость разъема головки и блока цилиндров Рено Сандеро Степвей уплотнена прокладкой, представляющей собой отформованную из тонколистового металла пластину.

Распределительный вал двигателя 14 (см. рис. 3) установлен в постелях подшипников, выполненных в теле головки, и зафиксирован от осевого перемещения упорными фланцами.

Блоки цилиндров 16 (см. рис. 3) описываемых двигателей идентичны и представляют собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера.

Блок цилиндров Рено Сандеро Степвей изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Крышки 2 коренных подшипников обработаны в сборе с блоком и не взаимозаменяемы.

На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

Коленчатый вал 1 вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши 20 и 21 с антифрикционным слоем.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в проточки постели среднего коренного подшипника.

Маховик 17, отлитый из чугуна, установлен на заднем конце коленчатого вала и закреплен семью болтами. На маховик напрессован зубчатый обод для пуска двигателя стартером. Помимо него, на маховике выполнен зубчатый венец, обеспечивающий работу датчика верхней мертвой точки системы управления двигателем.

Поршни двигателя Renault Sandero изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемного и двух компрессионных колец.

Поршневые пальцы 3 (см. рис. 4) установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, по конструкции аналогичные коренным.

Шатуны 2 стальные, кованые, со стержнем двутаврового сечения. Система смазки комбинированная.

Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в
атмосферу. Система состоит из двух ветвей, большой и малой.

При работе двигателя на холостом ходу и режимах малых нагрузок, когда разрежение во впускной трубе велико, картерные газы по малой ветви системы всасываются впускной трубой.

На режимах полных нагрузок, когда дроссельная заслонка открыта на большой угол, разрежение во впускной трубе снижается, а в воздухоподводящем рукаве возрастает и картерные газы через шланг большой ветви, подсоединенный к штуцеру на крышке головки блока, в основном поступают в воздухоподводящий рукав, а затем через дроссельный узел во впускную трубу и цилиндры двигателя.

Система охлаждения двигателя Рено Сандеро Степвей герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров.

Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос 7 (см. рис. 3) с приводом от коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

Система питания двигателя Рено Сандеро Степвей состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, находящихся в модуле топливного насоса, форсунок и топливопроводов, а также включает
в себя воздушный фильтр.

Система зажигания двигателей микропроцессорная, состоит из модуля зажигания, высоковольтных проводов и свечей зажигания. Модулем зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.

Кроме моделей K7J и К7М, также на автомобиль Рено Сандеро Степвей устанавливается двигатель К4М. Основное отличие К4М от двигателей K7J и К7М - наличие головки блока цилиндров с двумя распределительными валами (отдельно впускных и выпускных клапанов).

Распределительные валы приводятся во вращение армированным зубчатым ремнем. Шестнадцать клапанов двигателя К4М приводятся в действие от распределительных валов с помощью роликовых коромысел (рокеров) и гидротолкателей. Гидротолкатели автоматически обеспечивают беззазорный контакт кулачка распределительного вала с клапаном.

Блок цилиндров, коленчатый вал, маховик, поршни, поршневые пальцы, шатуны двигателей К4М и К7М идентичны. Системы смазки, охлаждения, питания также аналогичны по конструкции.

Для каждого цилиндра двигателя Renault Sandero (К4М) установлены четыре катушки зажигания, которыми непосредственно управляет электронный блок управления (ЭБУ) двигателем. Причем высоковольтные провода отсутствуют, а катушки зажигания крепятся непосредственно на свечах зажигания.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух верхних боковых (правой и левой), воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.

Демонтаж маховика двигателя Рено Сандеро Степвей

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода, служащего для пуска двигателя стартером, и для шлифования поверхности под ведомый диск сцепления.

- Снимите коробку передач и сцепление.

- Пометьте любым способом взаимное расположение маховика и коленчатого вала.

- Маховик может быть установлен на коленчатый вал только в одном положении, так как одно из отверстий в маховике и коленчатом валу расположено асимметрично (имеет угловое смещение), однако для облегчения установки маховика рекомендуем пометить взаимное расположение деталей.

- Выверните 6 болтов крепления маховика, удерживая от проворачивания маховик с помощью отвертки.

- Снимите маховик.

- Проверьте состояние зубьев обода маховика двигателя Рено Сандеро Степвей и в случае их повреждения замените маховик.

- Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала имеются риски и
задиры.

- Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому ободу, не должно превышать 0,5 мм.

- Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, при этом слой снимаемого металла не должен превышать 0,3 мм.

- Установите маховик в соответствии с нанесенными метками и все снятые узлы в последовательности, обратной снятию.

- Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы. Затягивайте болты равномерно крест-накрест моментом 65 Нм (6,5 кг/см).
