Детали кузова и система отопления автомобилей Рено Меган 2
Кузов автомобилей Рено Меган 2 несущий четырехдверный, состоит из каркаса и навесных элементов.
Каркас кузова Renault Megane 2 включает в себя основание, боковины, крышу и детали каркаса, соединенные друг с другом электросваркой (точечной, шовной и дуговой), и представляет собой неразборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера.
Кузов Рено Меган 2 состоит из нескольких частей, соединенных между собой, образуя целые элементы передней и задней рамы. Отдельные части кузова способствуют достижению его предельной прочности, поэтому контролируйте сварку в процессе выполнения ремонтных работ.
Если при проведении ремонтных работ заводское уплотнение или антикоррозионное покрытие разрушается или повреждается, нанесите антикоррозионное покрытие и уплотнение на детали его нижней части.
При нанесении антикоррозионного покрытия на детали нижней части кузова Рено Меган 2 применяйте антикоррозионное хромирование или что-либо аналогичное. Использование комбинированных средств не рекомендуется.
Нижний кожух – единый стальной элемент, служащий для защиты нижней части коробки передач от попадания маленьких камней, гравия или других предметов в коробку передач в условиях нормального вождения.
К навесным узлам кузова Рено Меган 2 относятся боковые двери, капот, дверь задка, передние крылья, буфера и облицовка радиатора. Двери, капот и крышка багажника крепятся на кузове при помощи петель, передние крылья – болтами.
Передний и задний буферы также крепятся болтами. Облицовка радиатора крепится при помощи пластмассовых фиксаторов и винтов.
Ветровое стекло – трехслойное типа «Триплекс». Стекла дверей, боковые и заднее стекла закаленные. Ветровое, заднее и боковые стекла вклеены в оконные проемы кузова.
Передние сиденья Рено Меган 2 раздельные, с механизмами регулировки наклона спинок и перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте. Заднее сиденье с цельной подушкой и спинкой, разделенной откидным подлокотником на две части.
Передние и задние боковые ремни безопасности инерционные, а задний ремень среднего пассажира – поясной неинерционный.
В салоне автомобиля установлены прикуриватель, передняя и задняя пепельницы, противосолнечные козырьки, отопитель, зеркала заднего вида, поручни. Под сиденьем водителя предусмотрено крепление для огнетушителя. Автомобиль оборудован передней и задней проушинами для буксировки.
Управление вентиляцией и отоплением салона Рено Меган 2 осуществляется в автоматическом режиме контроллером. Если автомобиль оборудован климатической установкой, контроллер также управляет микроклиматом в салоне в автоматическом режиме.
Снятие и установка переднего бампера Рено Меган 2
Отверните винты крепления нижнего основания бампера.
Отверните винты крепления бампера Рено Меган 2 в колесной арке.
Отсоедините боковую часть бампера. Отсоедините пластмассовые заклепкикрепления и снимите боковую облицовку.

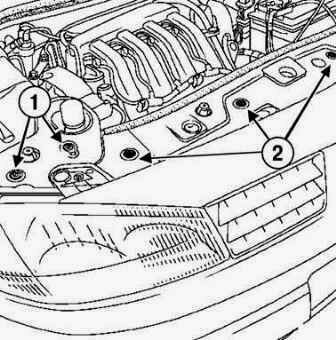

Рис.22. Снятие боковой и средней облицовок Рено Меган 2
1 – заклепки крепления боковой облицовки; 2 – заклепки крепления средней облицовки
Отсоедините пластмассовые заклепки крепления и снимите среднюю облицовку (рис.22).

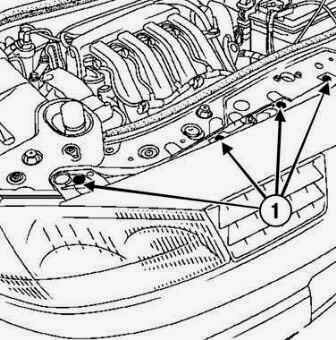

Рис.23. Снятие верхних креплений бампера Рено Меган 2
1 – заклепки крепления верхней части бампера
Снимите пластмассовые заклепки крепления верхней части бампера (рис.23).
При помощи отвертки с плоским лезвием нажмите на защелки, сдвигая бампер Рено Меган 2 вперед. Частично снимите передний бампер.
Отсоедините колодку проводов от противотуманных фар и трубки подвода жидкости к жиклерам омывателей фар.
Отверните гайку крепления жиклера омывателя фары и снимите его. Отсоедините усилитель.
Надавите на нижние защелки и снимите решетку облицовки радиатора, потянув на себя.
Извлеките фиксаторы и снимите буфер Renault Megane 2.
Отсоедините фиксаторы и снимите наружный направляющий выступ.
Открутите два болта крепления противотуманной фары. Разъедините разъем.
Высверлите заклепки, отсоедините фиксатор и снимите нижний кожух.
Отсоедините фиксаторы, снимите декоративную накладку противотуманной фары и центральную решетку.
Перед установкой на бампере жиклеров омывателей фар, просверлите бампер Рено Меган 2 по предварительной разметке.
Используйте сверло диаметром 3 мм для сверления установочного отверстия, а также направляющего отверстия, которое затем увеличьте до диаметра жиклера с помощью конической фрезы (зенкера).
Перед установкой жиклеров Renault Megane 2 убедитесь в наличии уплотнительной прокладки. Затяните с небольшим усилием гайку.
Подсоедините:
– трубку подачи жидкости;
– колодку проводов противотуманных фар.
Установка остальных компонентов производится в порядке, обратном снятию.
Снятие и установка заднего бампера Рено Меган 2
Снимите задние фонари. Установите автомобиль на подъемник.
Снимите пластмассовые заклепки.
Отверните нижние винты крепления заднего бампера Рено Меган 2.
Отверните винты крепления заднего бампера в колесной арке.
Отсоедините и снимите задний бампер.
Снятие и установка звукоизоляции капота Рено Меган 2
При помощи щипцов для снятия держателей обивок и облицовок отсоедините пять держателей.
Снимите шумоизоляцию капота Рено Меган 2. При необходимости замените держатели.
Установка производится в порядке, обратном снятию.
Система отопления и кондиционирования воздуха в салоне Рено Меган 2
Каждый год эксплуатации рекомендуется:
– очищать и продувать конденсор и радиатор системы охлаждения двигателя;
– убедиться, что сливное отверстие для конденсата в блоке нагнетания холодного воздуха не засорено.
Проверку зарядки холодильного контура хладагентом или слив хладагента рекомендуется проводить каждые четыре года.

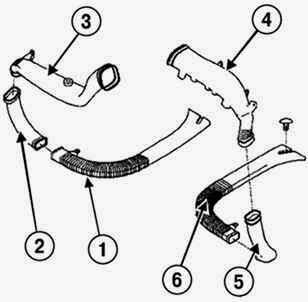

Рис.24. Трубопроводы распределения воздушных потоков системы отопления Рено Меган 2
1 – воздуховод подачи подогретого воздуха к ногам заднего правого пассажира; 2 – правый промежуточный воздуховод; 3 – воздуховод подачи подогретого воздуха к ногам переднего пассажира; 4 – воздуховод подачи подогретого воздуха к ногам водителя; 5 – левый промежуточный воздуховод; 6 – воздуховод подачи подогретого воздуха к ногам заднего левого пассажира

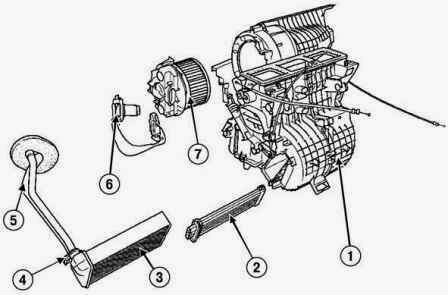

Рис.25. Воздухораспределительный блок Рено Меган 2
1 – воздухораспределительный блок; 2 – блок нагревательных элементов отопителя; 3 – радиатор отопителя; 4 – хомут трубопроводов радиатора отопителя; 5 – трубопровод радиатора отопителя Renault Megane 2; 6 – блок резистор электровентилятора салона; 7 – электоовентилятор салона
Снятие и установка радиатора отопителя Рено Меган 2
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Пережмите зажимами шланги отопителя на выходе из щита передка в моторный отсек.
Отсоедините крышку люка доступа к нижнему кожуху. Снимите боковой щиток приборной панели, отжав пружинные защелки.
Снимите колодку проводов с панели управления корректора фар.
На автомобилях Рено Меган 2 с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в положение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение).
Это позволит максимально поднять вверх расположенный над радиатором отопителя Рено Меган 2 рычаг управления.
Снимите крышку. Отсоедините воздуховод. Согните воздуховод вниз. Снимите передний воздуховод распределения воздушных потоков.
Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.
Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

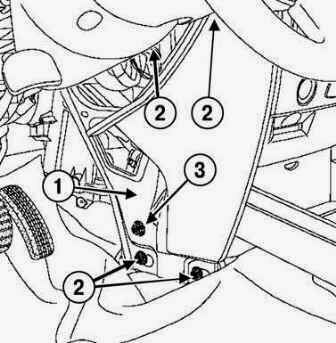

Рис.26. Снятие усилительного щитка балки прибороной панели Renault Megane 2
1 – усилительный щиток балки; 2 – болт крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели; 3 – болты крепления усилительного щитка балки приборной панели
Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис.26).
Снимите четыре болта крепления усилительного щитка балки приборной панели.
Снимите усилительный щиток балки, сдвинув его к передку автомобиля Renault Megane 2.
Снимите колодку проводов с узла педали акселератора и выключатель стоп-сигнала.
Снимите болт фланца трубопроводов радиатора отопителя салона и извлеките фланец трубопроводов радиатора отопителя салона Рено Меган 2.
Разблокируйте фланец, затем поднимите его, чтобы извлечь из воздухораспределительного блока.
Открутите два болта крепления радиатора отопителя и два болта крепления хомутов соединений радиатора отопителя.
Подставьте емкость для сбора вылившейся охлаждающей жидкости.
Отодвиньте радиатор отопителя с трубопроводами. Сместите хомуты трубопроводов радиатора отопителя Рено Меган 2.
Снимите трубопроводы радиатора отопителя, вытянув их к передней части автомобиля и радиатор отопителя.
При замене радиатора отопителя обязательно замените уплотнительные прокладки.
Установка производится в порядке, обратном снятию.
Восстановите первоначальную форму воздуховода, действуя через выходные отверстия и выпрямляя изгибы, нажимая перпендикулярно сгибу.
Затяните требуемым моментом:
– болты крепления усилителя балки (210 Нм);
– болт крепления упругой соединительной вставки (2 Нм).
Заправьте жидкостью систему охлаждения. Удалите воздух из системы охлаждения двигателя.
Проверьте герметичность системы охлаждения с помощью приспособления.
Снятие и установка блока управления системы отопления Рено Меган 2
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите колодку реле, чтобы иметь доступ к блоку управления электровентилятора салона Рено Меган 2.
Снимите воздуховод подачи воздуха в переднюю левую часть салона.
Разъедините разъем датчика положения педали акселератора.
Снимите выключатель стоп-сигнала, повернув его на четверть оборота.

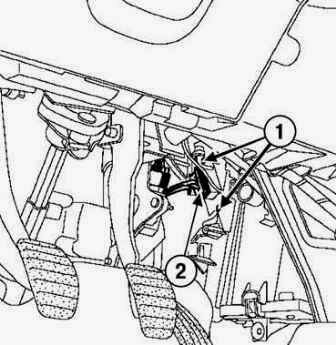

Рис.27. Снятие креплений блока управления электровентилятора салона Рено Меган 2
1 – болты крепления ЭБУ; 2 – разъем ЭБУ
Выверните два болта крепления блока управления электровентилятора салона и отсоедините разъем ЭБУ электровентилятора салона.
Немного раздвиньте лапки крепления ЭБУ.
Снимите ЭБУ электровентилятора салона Рено Меган 2. Снимите колодку проводов с электровентилятора салона.
Потяните за шток, чтобы установить подвижную часть выключателя в исходное положение.
Установите в гнездо выключатель стоп-сигнала. Поверните выключатель стоп-сигнала на четверть оборота по часовой стрелке.
Установка производится в порядке, обратном снятию.
