Сборочные узлы тормозной системы Рено Меган 2


Автомобиль Рено Меган 2 снабжен двумя диагонально расположенными тормозными контурами. Один контур задействует переднее правое и заднее левое колеса, второй – переднее левое и заднее правое колеса.

При работе только одного из контуров приходится сильнее нажимать на педаль тормоза, чтобы достичь затормаживания автомобиля Renault Megane 2. При этом ход педали увеличивается, а тормозной путь удлиняется.

При нажатии на педаль тормоза толкатель нажимает на два поршня главного тормозного цилиндра, которые через усилитель тормозов формируют давление в системе.

Главный тормозной цилиндр Рено Меган 2 ремонту не подлежит. Если он выйдет из строя, его необходимо заменить в сборе. Поршни передают усилие педали посредством гидропровода к тормозным суппортам.

Суппорт толкает поршень колесного цилиндра, который, в свою очередь, прижимает накладки к тормозному диску. При отпускании педали поршень возвращается в исходное положение и накладки отходят от диска. Расстояние между накладками и диском оставляет 1 мм, однако этого достаточно, чтобы диск свободно вращался.

Вакуумный усилитель тормозов Рено Меган 2 снижает усилие на педаль тормоза, облегчая управление. В вакуумном усилителе использована диафрагма, с обеих сторон которой при нормальном режиме работы создается разрежение. При торможении с одной стороны диафрагмы подается воздух, образуя атмосферное давление.

За счет разницы давлений, передаваемых через диафрагму, толкатель движется в сторону разрежения (вакуума), обеспечивая вспомогательную силу для торможения. При отпускании педали тормоза воздух откачивается из полости усилителя через контрольный клапан, создавая разрежение.

Главный тормозной цилиндр используется на двухконтурных тормозных системах Рено Меган 2. Передний правый и задний левый тормозные механизмы приводятся в действие первичным поршнем, а передний левый и задний правый – вторичным поршнем.

Главный тормозной цилиндр объединяет функции стандартного двойного главного тормозного цилиндра, а также индикатора низкого уровня тормозной жидкости и регулятора давления в тормозной системе.

Регулятор давления ограничивает выходное давление на задние тормоза Рено Меган 2 после того, как давление достигнет предельной величины в главном тормозном цилиндре. Регулятор используется, когда необходимо применение меньшей силы на задние тормозные механизмы для достижения оптимального торможения.

Датчик уровня тормозной жидкости, расположенный в бачке для тормозной жидкости, включает контрольную лампу BRAKE при определении низкого уровня жидкости. Как только тормозная жидкость достигнет нужного уровня, BRAKE гаснет.

Снятие и установка главного тормозного цилиндра Рено Меган 2

Для снятия главного тормозного цилиндра Рено Меган 2 выполните следующие операции:

Отсоедините аккумуляторную батарею.

Демонтируйте:

– рычаги стеклоочистителя;
– решетку ниши воздухозабора;

Открутите болты крепления панели доступа к воздушному фильтру.

Снимите панель доступа к воздушному фильтру. Снимите аккумуляторную батарею и полку под аккумуляторную батарею.

Снимите электромагнитный клапан регулирования давления наддува. Снимте левое переднее колесо, подкрылок и оба глушителя шума впуска.

Демонтируйте:

– патрубок забора воздуха;
– воздушный патрубок;
– воздухопровод, идущий от корпуса воздушного фильтра;
– корпус воздушного фильтра;

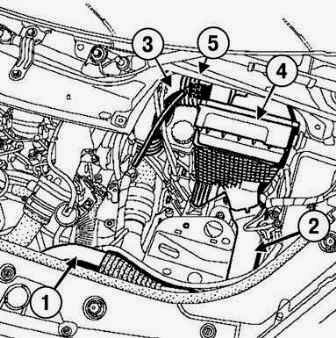

Рис.17. Снятие компонентов воздушного фильтра и отсоединение датчика массового расхода воздуха

1 – патрубок забора воздуха; 2 – воздушный патрубок; 3 – воздухопровод; 4 – корпус воздушного фильтра; 5 – разъем датчика массового расхода воздуха

Разъедините разъем датчика массового расхода воздуха (рис.17).

Отсоедините колодку проводов от бачка главного тормозного цилиндра Рено Меган 2.

Удалите шприцом тормозную жидкость из бачка главного тормозного цилиндра.

Снимите:

– трубопровод с главного цилиндра привода сцепления;
– тормозные трубопроводы с главного тормозного цилиндра Renault Megane 2;
– гайки крепления главного цилиндра к вакуумному усилителю тормозов;
– главный тормозной цилиндр вместе с бачком;
– болт крепления бачка к главному тормозному цилиндру;
– бачок главного тормозного цилиндра (рис.18)

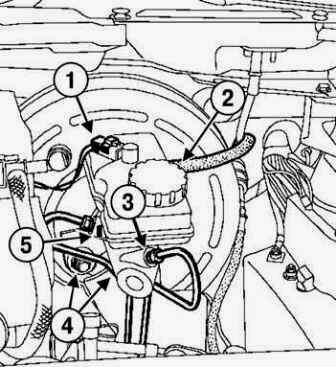

Рис.18. Снятие главного тормозного цилиндра Рено Меган 2 и его компонетов

1 – колодка проводов; 2 – трубопровод; 3 – тормозные трубопроводы; 4 – гайки крепления главного цилиндра; 5 – болт крепления бачка главного тормозного цилиндра

Для установки главного тормозного цилиндра Рено Меган 2 выполните следующие операции:

Замените манжеты главного тормозного цилиндра. Правильно защелкните бачок на главном тормозном цилиндре.

Установите болт крепления бачка к главному тормозному цилиндру.

Затяните требуемым моментом 8,5 Нм болт крепления бачка на главном тормозном цилиндре.

Выровняйте главный тормозной цилиндр относительно вакуумного усилителя тормозов так, чтобы толкатель усилителя вошел в гнездо в корпусе главного цилиндра Рено Меган 2.

При установке главного тормозного цилиндра отцентрируйте манжету в вакуумном усилителе тормозов.

Наверните гайки крепления главного цилиндра к вакуумному усилителю тормозов.

Затяните требуемым моментом 50 Нм гайки крепления главного тормозного цилиндра Рено Меган 2 на вакуумном усилителе тормозов.

Установка производится в порядке, обратном снятию.

Затяните требуемым моментом 17 Нм гайки крепления трубопроводов к главному тормозному цилиндру Renault Megane 2.

Удалите воздух из тормозной системы. Подключите аккумуляторную батарею.

Замена передних тормозных колодок Рено Меган 2

Для замены передних тормозных колодок Рено Меган 2 снимаем их, выполняя следующие работы:

Разблокируйте рулевое колесо. Снимите передние колеса.

Снимите пружину с передней части скобы и тормозной шланг с амортизаторной стойки.

Снимите два колпачка с направляющих пальцев.

Открутите болты крепления направляющих пальцев.

Снимите передние тормозные колодки Рено Меган 2. Подвесьте скобу к амортизаторной стойке.

Для замены передних тормозных колодок устанавливаем их, выполняя следующие работы:

Проверьте толщину передних тормозных колодок Рено Меган 2. Замените неисправные детали.

Очистите:

– направляющие колодок;
– скобы тормозов;
– тормозные диски Renault Megane 2.

Переместите поршень внутрь цилиндра до упора. Поверните скобу тормоза вверх.

Снимите тормозные колодки. Проверьте состояние деталей тормозного механизма.

Замените неисправные детали. Установите новые колодки.



Рис.19. Новые передние тормозные колодки Рено Меган 2

1 – внутренние тормозные колодки; 2 – направление установки

Чтобы избежать шума при движении, правильно установите внутренние тормозные колодки Рено Меган 2 стрелкой вниз, как показано на рисунке 19.

Установите:

– болты крепления направляющих пальцев;
– пружину на переднюю часть скобы, начиная снизу.

3атяните требуемым моментом 30 Нм болты крепления направляющих пальцев. Закрепите тормозной шланг на амортизаторной стойке.

Не перекручивайте тормозной шланг. Установите передние колеса. 3атяните требуемым моментом 105 Нм крепления колес.

Снятие и установка направляющей колодок переднего тормоза Рено Меган 2

Снимите передние колеса. Отверните болты крепления направляющих пальцев.

Подвесьте скобу тормоза к пружине подвески. Снимите тормозные передние колодки Renault Megane 2.

Открутите два болта крепления направляющей колодок. Снимите направляющую колодок.

Проверьте состояние элементов тормозной системы Рено Меган 2 (замените поврежденные детали). Очистите направляющие колодок и скобы.

Переместите поршень внутрь цилиндра с помощью специального приспособления до упора.

Перед установкой нанесите на резьбу болтов крепления кронштейна тормозной скобы и направляющих пальцев состав FRENBLOC (или его эквивалент).

Установите направляющую колодок. Установите болты крепления направляющей колодок.

3атяните требуемым моментом 105 Нм болты крепления направляющей колодок.

Установите новые тормозные колодки Рено Меган 2, начиная с внутренней. Установите скобу тормоза и болты крепления направляющих пальцев.

Надежно зафиксируйте тормозной шланг и провода датчика скорости вращения колеса, если они отсоединялись.

Не перекручивайте тормозной шланг.

Проверьте уровень тормозной жидкости. 3атяните требуемым моментом 32 Нм болты крепления направляющих пальцев.

Установите колеса. 3атяните требуемым моментом 105 Нм болты крепления колес.

Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение. Проверьте уровень тормозной жидкости.

Снятие, проверка и установка переднего тормозного диска Рено Меган 2

Работы для снятия переднего тормозного диска Рено Меган 2:

Тормозные диски Рено Меган 2 шлифованию не подлежат. При значительном износе или наличии глубоких рисок замените диски.

При замене тормозных дисков, заменяйте их в комплекте с тромозными колодками.

Установите автомобиль на двухстоечный подъемник. Разблокируйте рулевое колесо. Снимите передние колеса.

Выверните два болта крепления направляющей колодок. Подвесьте скобу тормоза в сборе с направляющей колодок.

Измерьте толщину переднего тормозного диска Рено Меган 2 по порядку в четырех точках, по окружности (через 90°).

Стандартная толщина передних тормозных дисков: 22 мм (автомобили с двигателем K4J) и 24 мм (автомобили с двигателями K4M, F4R).

Если толщина меньше указанной – замените диски. Снимите направляющую колодок.

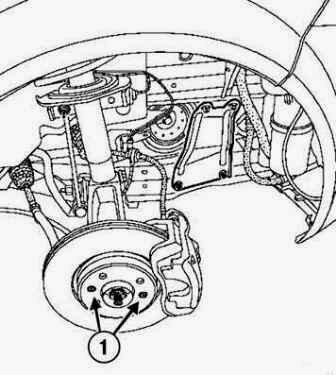

Рис.20. Снятие крепления переднего тормозного диска Рено Меган 2

1 – болты крепления

Открутите два винта крепления переднего тормозного диска (рис. 20). Снимите тормозной диск.

Проверка переднего тормозного диска Рено Меган 2:

Проверьте, нет ли коррозии, износа и повреждения на внутренних стенках цилиндра. При необходимости замените корпус цилиндра.

Незначительные изъяны, вызванные коррозией или посторонними частицами, можно устранить шлифовкой поверхности мелкой наждачной шкуркой.

Проверьте, нет ли коррозии, износа и повреждения на поверхности поршня, на направляющем пальце и его пыльнике, а такжена поверхности тормозного диска. При необходимости замените соответствующий компонент.

Операции по установке переднего тормозного диска Рено Меган 2:

Очистите направляющие колодок и скобы. Установка производится в порядке, обратном снятию.

Затяните требуемым моментом:

– винты крепления тормозного диска Renault Megane 2 (15 Нм);
– болты крепления направляющей колодок (105 Нм).

Перед установкой нанесите на резьбу болтов крепления направляющей колодок состав FRENEBLOC (или его эквивалент).

Установите колеса. Затяните требуемым моментом 105 Нм болты крепления колес.

Снятие и установка задних тормозных колодок Рено Меган 2

Визуальная проверка толщины задних тормозных колодок Рено Меган 2:

Проверьте толщину колодок. Для этого поднимите автомобиль, снимите колесо и посмотрите через смотровое отверстие в корпусе цилиндра.

Минимальная толщина тормозных колодок: 1мм. Предельный износ: 2,0 мм.

Снятие задних тормозных колодок Рено Меган 2:

Снимите задние колеса. Отсоедините от держателей тросы привода стояночного тормоза.

Открутите болты крепления нижних направляющих пальцев скоб. Поверните вверх тормозные скобы.

Снимите задние тормозные колодки Рено Меган 2. Проверьте состояние элементов тормозной системы (замените поврежденные детали).

Очистите направляющие колодок и скобы.

Установка задних тормозных колодок Рено Меган 2:

Переместите поршень внутрь цилиндра до упора с помощью специального приспособления.

Установите новые задние тормозные колодки. Закрутите болты крепления направляющих пальцев.

Нанесите на резьбу направляющих пальцев состав FRENBLOC (или его эквивалент) перед их установкой.

Затяните требуемым моментом 36 Нм болты нижнего крепления направляющих пальцев скобы. Установите тросы привода стояночного тормоза.

Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

Потяните несколько раз за рукоятку привода стояночного тормоза для активизации системы стояночного тормоза и устройства автоматической компенсации износа задних тормозных колодок Рено Меган 2.

Установите колеса. Затяните требуемым моментом 105 Нм колесные болты.

Снятие и установка скобы заднего тормоза Рено Меган 2

При замене задних тормозных колодок или тормозного диска обязательно замените колодки или диск с другой стороны автомобиля.

Снятие скобы заднего тормоза Рено Меган 2:

Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

Разблокируйте рулевое колесо. Снимите передние колеса.

Освободите трос привода стояночного тормоза. Отметьте трассу прокладки троса для последующей установки.

Отверните тормозной шланг. Открутите болты крепления направляющих пальцев.

Снимите скобу тормоза и тормозные колодки.

Проверьте состояние элементов тормозной системы Renault Megane 2 (замените поврежденные детали).

Очистите направляющие скоб и сами скобы. Переместите поршень внутрь цилиндра до упора с помощью специального приспособления.

Установка скобы заднего тормоза Рено Меган 2:

Установите новые тормозные колодки, начиная с внутренней колодки.

Установите:

– скобу тормоза;
– болты крепления направляющих пальцев.

Затяните требуемым моментом:

– болты крепления направляющих пальцев (36 Нм) ;
– тормозной шланг (17 Нм).

Установите трос привода стояночного тормоза Рено Меган 2. Убедитесь, что стопор троса привода стояночного тормоза правильно вставлен в гнездо.

Прокачайте тормозную систему. Проверьте уровень тормозной жидкости.

Потяните несколько раз за рукоятку привода ручника Рено Меган 2 для приведения в рабочее состояние системы затягивания и отпускания стояночного тормоза и устройства автоматической компенсации износа тормозных колодок.

Установите колесо моментом затяжки 105 Нм.

Снятие и установка троса привода стояночного тормоза Рено Меган 2

Снятие троса привода стояночного (ручного) тормоза Рено Меган 2

Установите автомобиль на двухстоечный подъемник. Снимите коврик центральной консоли.

Открутите винты крепления центральной консоли и снимите ее.

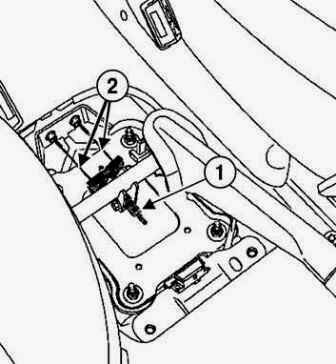

Рис.21. Отсоединение тросов привода ручника Рено Меган 2 в зоне рычага привода

1 – регули ровочная гайка; 2 – тросы привода

Отверните регулировочную гайку, отсоедините тросы привода стояночного тормоза в зоне рычага привода (рис.21).

Вдвиньте тросы привода ручного тормоза Рено Меган 2 в оболочки. Поднимите автомобиль.

Потяните на себя тросы привода ручника снизу автомобиля.

Запомните трассу прокладки троса для последующей установки.

Отсоедините тросы привода стояночного тормоза от скоб тормозов и от направляющих.

Извлеките тросы привода стояночного тормоза из задней подвески. Снимите тросы привода стояночного тормоза.

Установка троса привода ручника Рено Меган 2

При установке проложите проводку по прежней трассе. Установка производится в порядке, обратном снятию.

Наверните регулировочную гайку так, чтобы получить размер, равный 17 мм.

Затяните регулировочную гайку так, чтобы тормозные колодки слегка касались тормозных дисков.

Проверьте величину хода рычага привода ручника Рено Меган 2.

Установите:

– центральную консоль;
– винты крепления центральной консоли;
– коврик центральной консоли.

Затяните требуемым моментом:

– болты крепления рычага привода стояночного тормоза (8 Нм) ;
– винты крепления центральной консоли (2 Нм).

Антиблокировочная система тормоза АБС Рено Меган 2

Автомобиль Рено Меган 2 оборудован системой АBS BOSCH 8,0.
В зависимости от уровня комплектации автомобиля система BOSCH 8,0 включает в себя только АBS тормозов или АBS, объединенную с системой стабилизации траектории (ССТ).

Система АБС Рено Меган 2 состоит из:

– вакуумного усилителя тормозов в сборе с главным тормозным цилиндром;
– узла электронасоса, включающего в себя гидравлический насос и блок регулирования давления (12 электромагнитных клапанов);
– ЭБУ ABS Renault Megane 2;
– датчика давления;
– датчика угла поворота рулевого колеса, встроенного в электроусилитель рулевого управления;
– комбинированного датчика углового и поперечного ускорения;
– четырех датчиков скорости вращения колес;
– выключателя функции стабилизации траектории.

Оптимальные параметры рассчитываются постоянно на основе измерений скорости вращения колес и угла поворота рулевого колеса. Эти параметры отражают оптимальное поведение автомобиля на дороге.

Они сравниваются с реальными параметрами движения автомобиля на основе измерений скорости углового и поперечного ускорений.

При обнаружении отклонения реальной траектории от оптимальной соответствующее колесо подтормаживается. В некоторых случаях при недостаточной управляемости система подтормаживает одновременно оба колеса. Созданный таким образом момент сил возвращает автомобиль на оптимальную траекторию.

В некоторых случаях система АБС (при задействовании противобуксовочной функции) изменяет крутящий момент двигателя.

Снятие и установка гидравлического блока АБС Рено Меган 2

Отсоедините аккумуляторную батарю.

Установите приспособление на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

Слейте хладагент из холодильного контура. Снимите верхние крышки двигателя.

Открутите два болта крепления панели доступа к воздушному фильтру Renault Megane 2.

Открутите болт крепления глушителя шума впуска и снимите его.

Не повредите патрубок отбора разрежения на впускном коллекторе. При его поломке замените впускной коллектор.

Отсоедините шланг отбора разрежения вакуумного усилителя тормозов от впускного коллектора.

Отсоедините колодки проводов от катушек зажигания Рено Меган 2. Отсоедините колодку проводов от блока дроссельной заслонки.

Отсоедините колодку проводов от датчика температуры воздуха. Отсоедините жгут проводов от держателей на двигателе.

Отсоедините шланг системы улавливания паров топлива от держателей.

Отверните болт крепления корпуса воздушного фильтра. Корпус фильтра из моторного отсека не вынимайте.

Снимите фильтрующий элемент и корпус воздушного фильтра. Открутите болты крепления и снимите блок дроссельной заслонки.

Открутите болты крепления и снимите впускной коллектор. Снимите крепления шумозащитного экрана, а затем – сам экран.

Снимите подъемную проушину и трубопровод холодильного контура кондиционера между фланцем на щите передка и ресивером-осушителем.

Снимите болт крепления наконечника провода «массы» ЭБУ АBS Рено Меган 2.

Разъедините разъем ЭБУ. Отверните штуцеры крепления трубопроводов к гидроблоку.

Отсоедините трубопроводы от гидравлического блока АБС Рено Меган 2.

Открутите болты крепления кронштейна гидроблока. Снимите гидроблок в сборе с кронштейном.

Открутите болты крепления гидроблока к кронштейну и снимите гидроблок.

Установка производится в порядке, обратном снятию.

Направьте наконечник провода «массы» гидроблока вниз, чтобы обеспечить герметичность разъема ЭБУ гидравлического блока АБС Рено Меган 2.

Установите трубопровод холодильного контура кондиционера.

Затяните требуемым моментом:

– болты крепления кронштейна гидроблока Renault Megane 2 ( 6,5 Нм) ;
– болты крепления трубопроводов на гидроблоке (14 Нм) ;
– болты крепления впускного коллектора ( 9 Нм);
– болты крепления гидроблока к кронштейну (8 Нм).

Заменяйте прокладку при каждом снятии блока дроссельной заслонки.

Обязательно замените прокладки на концах трубопровода холодильного контура кондиционера.

Удалите воздух из тормозной системы Рено Меган 2. Подключите аккумуляторную батарею.

Выполните повторную реинициализацию запрограммированных крайних положений дроссельной заслонки.

Заправьте хладагентом холодильный контур. Проверьте работоспособность системы кондиционирования воздуха при работе электровентилятора салона на максимальной скорости.

Если в салон подается не охлажденный воздух, найдите утечеку хладагента.



___________________________________________________________________________________________

____________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________
