Конструкция системы тормоза автомобиля Рено Сандеро Степвей

Автомобиль Рено Сандеро Степвей оборудован двумя независимыми тормозными системами: рабочей и стояночной.

Первая, оснащенная гидравлическим приводом с вакуумным усилителем и антиблокировочной системой (в зависимости от комплектации), обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая система двухконтурная с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля Renault Sandero Stepway с достаточной эффективностью. В гидравлический привод включены вакуумный усилитель и двухконтурный регулятор давления задних тормозов.

На автомобиль устанавливают стояночную тормозную систему с тросовым приводом на тормозные механизмы задних колес.



Рис. 21. Механизм тормоза переднего колеса Рено Сандеро Степвей

1 - тормозной шланг; 2 - клапан выпуска воздуха; 3 - чехол направляющего пальца; 4 - тормозной диск; 5 - тормозные колодки; 6 - суппорт тормозного механизма; 7 - направляющая колодок

Механизм переднего тормоза Рено Сандеро Степвей дисковый, с автоматической регулировкой зазора между колодками 5 (рис. 21) и диском 4, с плавающей скобой. Подвижная скоба образуется суппортом 6 с однопоршневым рабочим цилиндром.

Направляющая колодок 7 прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами к направляющим пальцам 3, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами.

В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском, поверхность которого защищена щитом тормоза.

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

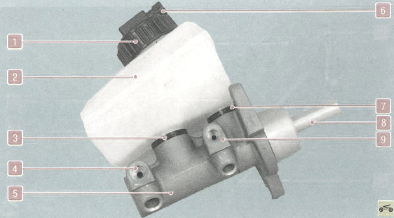

Рис. 22. Главный тормозной цилиндр Рено Сандеро Степвей с бачком

1 - пробка бачка; 2 - бачок главного тормозного цилиндра; 3, 7 - соединительные втулки; 4, 9 - соединительные отверстия трубопроводов; 5 - главный тормозной цилиндр; 6 - электрический разъем датчика уровня тормозной жидкости; 8 - толкатель поршней

Главный тормозной цилиндр 5 (рис. 22) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами.

Первая камера связана с правым передним и левым задним тормозными механизмами, вторая - с левым передним и правым задним тормозными механизмами.

На главный тормозной цилиндр Рено Сандеро Степвей через резиновые соединительные втулки 3 и 7 установлен бачок 2, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра.

При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В пробке 1 бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

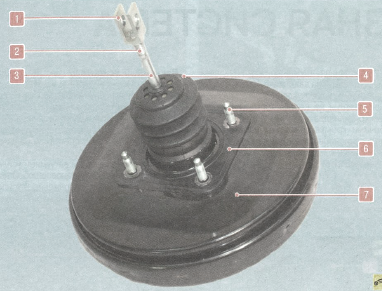

Рис. 23. Вакуумный усилитель тормоза Рено Сандеро Степвей

1 - вилка; 2 - контргайка; 3 - толкатель; 4 - защитный кожух; 5 - шпилька крепления вакуумного усилителя; 6 - уплотнительная прокладка; 7 - корпус усилителя

Вакуумный усилитель тормоза Рено Сандеро Степвей (рис. 23), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.



Рис. 24. Регулятор давления в гидроприводе задних тормозов Рено Сандеро Степвей

1 - корпус регулятора давления; 2 - защитный чехол штока регулятора; 3 - рычаг; 4 - регулировочная гайка; 5 - серьга; 6 - штуцера подсоединения трубопроводов; 7 - проушина крепления регулятора

Регулятор давления изменяет давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы, через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор закреплен болтами на кузове автомобиля Renault Sandero Stepway. Его шток через подпружиненный нагрузочный стержень, рычаг 3 (рис. 24) и серьгу 5 соединен с балкой задней подвески.

В зависимости от расстояния между балкой и кузовом, которое зависит от нагрузки автомобиля, перемещается шток регулятора, который, в свою очередь, с помощью системы клапанов изменяет площадь сечения проходных каналов контуров внутри регулятора, ограничивая тем самым давление в контурах задних тормозов.

Степень ограничения регулятора, а следовательно, и давление в контурах регулируют, изменяя длину штока регулятора, гайкой 4.

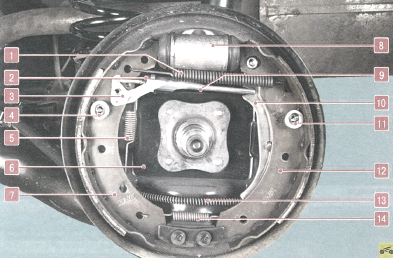

Рис. 25. Механизм заднего тормоза Рено Сандеро Степвей

1 - верхняя стяжная пружина; 2 - регулятор зазоров; 3 - рычаг регулятора зазоров; 4,11 - опорные стойки; 5 - пружина рычага регулятора зазоров; 6 - щит тормозного механизма; 7 - передняя тормозная колодка; 8 - рабочий цилиндр; 9 - распорная планка; 10 - разжимной рычаг привода стояночного тормоза; 12 - задняя тормозная колодка; 13 - трос привода стояночного тормоза; 14 - нижняя стяжная пружина

Тормозной механизм заднего колеса барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 7 и 12 (рис. 25) приводятся в действие одним гидравлическим рабочим цилиндром 8 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором 2, установленным на распорной планке 9.

Стояночный (ручной) тормоз Рено Сандеро Степвей, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса и разжимных рычага, установленных в тормозных механизмах задних колес.

Ручной тормоз не требует особого ухода. При текущем осмотре проверьте состояние тросов привода. При обнаружении обрыва оболочек или проволочек тросов их нужно заменить новыми.

Система АБС автомобиля Рено Сандеро Степвей

Антиблокировочная система тормозов (ABS) Рено Сандеро Степвей состоит из гидроэлектронного блока с гидравлическими электромагнитными клапанами, датчиков частоты вращения колес, насоса с электрическим приводом и сигнальной лампы в комбинации приборов.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.

АБС Рено Сандеро Степвей обеспечивает следующие преимущества:

- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрена функция поддержания работы при отказах системы.

Гидроэлектронный блок управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес.

На основе этой информации блок управления определяет оптимальный режим торможения колес, изменяя с помощью электромагнитных клапанов проходное сечение контуров, предугадывая момент блокировки замедляющего вращение колеса, чем предотвращает его блокировку.

Если система предполагает блокировку какого-либо колеса, она дает команду соответствующему клапану изолировать подачу жидкости к рабочему цилиндру этого колеса от главного тормозного цилиндра.

Если частота вращения колеса по сравнению с другими колесами продолжает снижаться, система ABS Renault Sandero Stepway возвращает тормозную жидкость обратно в главный цилиндр, ослабляя торможение.

Если все четыре колеса будут одинаково замедляться, возвратный насос отключится и все электромагнитные клапаны снова откроются, позволяя главному тормозному цилиндру воздействовать на рабочие цилиндры в штатном режиме. Этот цикл может повторяться до десяти раз в секунду.

Включение электромагнитных клапанов и возвратного насоса создает пульсации в гидроприводе тормозной системы, они передаются на педаль тормоза, сигнализируя тем самым водителю о работе АБС Рено Сандеро Степвей.

Электромагнитные клапаны в контурах тормозных механизмов передних колес воздействуют на их рабочие цилиндры независимо, на каждый в отдельности, в то время как электромагнитный клапан контуров тормозных механизмов задних колес воздействует на оба рабочих цилиндра механизмов одновременно.

Поскольку тормозная система имеет диагональное разделение, отдельный механический плунжерный клапан в гидравлическом блоке разделяет гидравлический выход заднего электромагнитного клапана на два отдельных контура, чтобы предотвратить воздействие на систему ложных сигналов, встроенный контур безопасности следит за всеми сигналами, поступающими в блок управления.

Если поступает ложный сигнал или напряжение в бортовой электросети недостаточно, система автоматически выключается, в комбинации приборов загорается сигнальная лампа отключения АБС.

В этом случае сохраняется обычный режим работы тормозной системы, однако при движении по скользкой дороге нужно быть предельно осторожным, поскольку распределительная функция системы будет нарушена (функция уравнивания давления в тормозных механизмах передних и задних колес) и возникает вероятность заноса автомобиля при торможении.

Если в системе ABS Рено Сандеро Степвей появилась неисправность, обратитесь на станцию технического обслуживания, так как для диагностирования неисправности и ремонта требуется специальное оборудование.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять.
